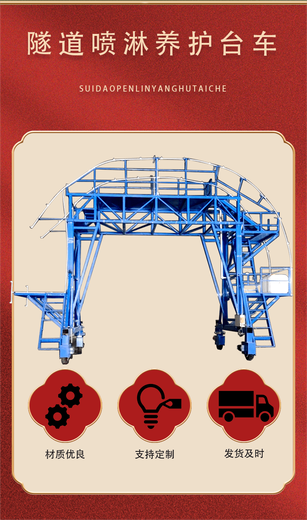

隧道噴淋養護臺車，其特征在于：包括主架體(1)、支撐板(2)和展開裝置(3)；所述主架體(1)上方設有噴管(101)，噴管(101)包括兩側的垂直管和連通兩個垂直管的弧形管，垂直管和弧形管上間隔分布多個噴頭，所述主架體(1)左側下方設有水箱(102)，所述主架體(1)右側下方設有第二水箱(103)，所述主架體(1)上均勻設有多個平臺(104)；所述支撐板(2)與主架體(1)前側采用焊接固定，所述支撐板(2)左右兩側對稱設有多個連接凸耳(201)，所述支撐板(2)頂部對稱設有連接板(202)；所述支撐板(2)左右兩側對稱安裝有展開裝置(3)，每個所述展開裝置(3)包括固定板(4)、第二固定板(5)、滑柱(7)、彈簧(8)和電動液壓推桿(9)；所述固定板(4)包括成角度設置的外側板和內側板，所述外側板的外側與連接凸耳(201)采用轉軸連接，所述外側板的頂面設有定位板(401)，所述內側板的頂部和內側面設有一體連通的第二噴管(402)，所述第二噴管(402)均勻設有多個噴頭；所述第二固定板(5)與內側板后側下部轉軸連接，所述第二固定板(5)上設有第三噴管(501)，所述第三噴管(501)均勻設有多個噴頭；所述內側板后側板面設有安裝座，所述安裝座上滑動插裝受力時向上運動，不受力時自由下落的滑柱(7)，所述滑柱(7)底端與第二固定板(5)采用卡接；所述彈簧(8)與安裝座(403)套接，所述彈簧(8)一端與滑柱(7)面接觸，所述彈簧(8)另一端與安裝座(403)面接觸；所述電動液壓推桿(9)一端與連接板(202)銷軸連接，所述電動液壓推桿(9)另一端與定位板(401)銷軸連接。隧道噴淋養護臺車，其特征在于：包括主架體(1)、支撐板(2)和展開裝置(3)；所述主架體(1)上方設有噴管(101)，噴管(101)包括兩側的垂直管和連通兩個垂直管的弧形管，垂直管和弧形管上間隔分布多個噴頭，所述主架體(1)左側下方設有水箱(102)，所述主架體(1)右側下方設有第二水箱(103)，所述主架體(1)上均勻設有多個平臺(104)；所述支撐板(2)與主架體(1)前側采用焊接固定，所述支撐板(2)左右兩側對稱設有多個連接凸耳(201)，所述支撐板(2)頂部對稱設有連接板(202)；所述支撐板(2)左右兩側對稱安裝有展開裝置(3)，每個所述展開裝置(3)包括固定板(4)、第二固定板(5)、滑柱(7)、彈簧(8)和電動液壓推桿(9)；所述固定板(4)包括成角度設置的外側板和內側板，所述外側板的外側與連接凸耳(201)采用轉軸連接，所述外側板的頂面設有定位板(401)，所述內側板的頂部和內側面設有一體連通的第二噴管(402)，所述第二噴管(402)均勻設有多個噴頭；所述第二固定板(5)與內側板后側下部轉軸連接，所述第二固定板(5)上設有第三噴管(501)，所述第三噴管(501)均勻設有多個噴頭；所述內側板后側板面設有安裝座，所述安裝座上滑動插裝受力時向上運動，不受力時自由下落的滑柱(7)，所述滑柱(7)底端與第二固定板(5)采用卡接；所述彈簧(8)與安裝座(403)套接，所述彈簧(8)一端與滑柱(7)面接觸，所述彈簧(8)另一端與安裝座(403)面接觸；所述電動液壓推桿(9)一端與連接板(202)銷軸連接，所述電動液壓推桿(9)另一端與定位板(401)銷軸連接。隧道噴淋養護臺車，其特征在于：包括主架體(1)、支撐板(2)和展開裝置(3)；所述主架體(1)上方設有噴管(101)，噴管(101)包括兩側的垂直管和連通兩個垂直管的弧形管，垂直管和弧形管上間隔分布多個噴頭，所述主架體(1)左側下方設有水箱(102)，所述主架體(1)右側下方設有第二水箱(103)，所述主架體(1)上均勻設有多個平臺(104)；所述支撐板(2)與主架體(1)前側采用焊接固定，所述支撐板(2)左右兩側對稱設有多個連接凸耳(201)，所述支撐板(2)頂部對稱設有連接板(202)；所述支撐板(2)左右兩側對稱安裝有展開裝置(3)，每個所述展開裝置(3)包括固定板(4)、第二固定板(5)、滑柱(7)、彈簧(8)和電動液壓推桿(9)；所述固定板(4)包括成角度設置的外側板和內側板，所述外側板的外側與連接凸耳(201)采用轉軸連接，所述外側板的頂面設有定位板(401)，所述內側板的頂部和內側面設有一體連通的第二噴管(402)，所述第二噴管(402)均勻設有多個噴頭；所述第二固定板(5)與內側板后側下部轉軸連接，所述第二固定板(5)上設有第三噴管(501)，所述第三噴管(501)均勻設有多個噴頭；所述內側板后側板面設有安裝座，所述安裝座上滑動插裝受力時向上運動，不受力時自由下落的滑柱(7)，所述滑柱(7)底端與第二固定板(5)采用卡接；所述彈簧(8)與安裝座(403)套接，所述彈簧(8)一端與滑柱(7)面接觸，所述彈簧(8)另一端與安裝座(403)面接觸；所述電動液壓推桿(9)一端與連接板(202)銷軸連接，所述電動液壓推桿(9)另一端與定位板(401)銷軸連接。

新型隧道噴淋養護臺車.其功能不僅能滿足隧道二襯混凝土澆筑面的養護,且兩側及頂部平臺還可以作為隧道檢測,注漿的平臺使用,實現隧道機械化一機多用功能的要求,該臺車從行走到養護噴淋部分均實現了自動化,大大提高了隧道養護效率,效果,并減輕了人工勞動強度,下面就這一新研制的臺車結構,電控設計及工作原理與特點具體說明一下這種適合隧道養生使用的全自動噴淋養護臺車.

隧道二襯養護臺車
二次襯砌是隧道工程施工在初期支護內側施作的模筑混凝土或鋼筋混凝土襯砌，與初期支護共同組成復合式襯砌。

二次襯砌和初期支護相對而言，指在隧道已經進行初期支護的條件下，用混凝土等材料修建的內層襯砌，以達到加固支護、優化路線防排水系統、美化外觀、方便設置通訊、照明、監測等設施的作用，以適應現代化高速道路隧道建設的要求。

隧道二襯噴淋養護臺車
隧道襯砌要遵循“仰拱、墻拱整體襯砌”的原則，初期支護完成后，為有效地控制其變形，仰拱盡量緊跟開挖面施工，仰拱填充采用棧橋平臺以解決洞內運輸問題，并進行全幅一次性施工。仰拱施作完成后，利用多功能作業平臺人工鋪設防水板，綁扎鋼筋后，采用液壓整體式襯砌臺車進行二次襯砌，采用拱墻一次性整體灌注施工。混凝土在洞外采用拌和站集中拌和，混凝土攪拌運輸車運至洞內，混凝土輸送泵泵送入模。　　“二襯”是坑道施工中的一個術語。在坑道開挖時沿著掌子面向前開進，而其后已挖成的坑道四面則需要加固。“二襯”即是指經加固后的坑道四周仍需繼續二次加固來做的工作。　　1、隧道是修建在地下或水下或者在山體中，鋪設鐵路或修筑公路供機動車輛通行的建筑物。根據其所在位置可分為山嶺隧道、水下隧道和城市隧道三大類。　　2、為縮短距離和避免大坡道而從山嶺或丘陵下穿越的稱為山嶺隧道；為穿越河流或海峽而從河下或海底通過的稱為水下隧道；為適應鐵路通過大城市的需要而在城市地下穿越的為城市隧道。這三類隧道中修建多的是山嶺隧道。

隧道養護臺車
明洞指的是沒有覆蓋層,在露天施作仰拱、填充、支內模、掛防水板、綁鋼筋、支外模、澆筑襯砌混凝土,再人工填土覆蓋的洞稱明洞。　　隧道是埋置于地層內的工程建筑物，是人類利用地下空間的一種形式。隧道可分為交通隧道，水工隧道，市政隧道，礦山隧道。　　1970年國際經濟合作與發展組織召開的隧道會議綜合了各種因素，對隧道所下的定義為:"以某種用途、在地面下作用任何方法規定形狀和尺寸修筑的斷面積大于2㎡的洞室。"

隧道二襯修補臺車
隧道自動養護臺車
隧道洞口段工程施工工序流程如下：
一、截水溝施工
洞口邊仰坡邊緣線5米以外設臵洞頂截水溝。洞頂截水溝位臵結合現場實際情況布設，采用人工開挖和人工砌筑，自低處向高處分段開挖和砌筑，并根據現場實際情況設臵沉降縫，沉降縫設臵距離為15m~20m。并在邊、仰坡施工前完成，確保坡面穩定。
a、基坑開挖
開挖時嚴格按照圖紙尺寸開挖，先用機械簡單在截水溝測定中線開槽，再用人工整平基坑并夯實，基槽底面應夯實到圖紙規定的壓實度，對于基槽底面土質不符要求的，應及時開挖換填土，進行加固，溝底與溝壁堅實平順，不欠挖。
b、漿砌施工
進行鋪砌時，截水溝漿砌片石工程咬扣應緊密，嵌縫飽滿、密實，勾縫平順無脫落，縫寬大體一致。當截水溝的位臵、斷面、尺寸、坡度、標高均符合圖紙要求。為防止水流下滲和沖刷，截水溝應進行嚴密的防滲和加固處理。地質不良地段和土質松軟、透水性較大或裂隙較多的巖石路段，對溝底縱坡較大的土質截水溝及截水溝的出水口，均應采取措施防止滲漏和沖刷溝底及溝壁。
二、邊仰坡開挖
洞口土方采用挖掘機分層開挖，自卸汽車運至棄碴場；石方采用淺孔控制弱爆破，挖掘機或裝載機裝碴，自卸汽車運至棄碴場。
1）隧道明洞、洞門開挖前，施工洞口邊仰坡外的截、排水溝，以避免對邊坡沖刷，導致邊坡落石、失穩坍塌。明洞及洞門段開挖采用人工配合挖掘機由上而下進行。遇個別較大孤石或少量硬質巖，風鉆鉆孔、微藥量解體，風鎬修鑿輪廓或非電控制光面爆破，不得擾動邊坡，影響邊坡穩定。裝載機或挖掘機裝碴，自卸汽車直接運輸到規定地點卸碴。邊坡開挖坡度按設計圖放坡，當開挖到暗洞支護相應標高時，立即進行支護施工。結合邊坡地形穩定程度，坡面用錨桿、鋼筋網、噴混凝土作為臨時防護，以確保施工安全。
2）邊仰坡刷坡自上而下分層進行，每層高度2～3m，隨開網噴支護。做好坡面噴混凝土防護層與原坡面銜接，防止坡面風化，引起水土流失、導致邊仰坡防護受到損壞。隧道明洞、洞門開挖，避免在雨天進行。
三、邊仰坡防護
(1)砂漿錨桿施工
a、機械鉆孔
潛孔鉆安裝完成后，根據測量放樣孔位，用地質羅盤控制鉆孔方向，嚴格認真進行孔位調整，確保鉆機安放支架牢固穩定，在造孔過程中不允許出現晃動。
b、錨孔清孔
鉆進達到設計深度后，不能立即停鉆，要求穩鉆1～2分鐘，防止孔尖達不到設計孔徑。鉆孔孔壁不得有沉碴及水體粘滯，清理干凈，在鉆孔完成后，使用高壓空氣（風壓0.2～0.4MPa）將孔內巖粉及水體全部清除出孔外，以免降低水泥砂漿與孔壁巖土體的粘結強度，清孔完成后，應將孔口暫時封堵，避免碎屑雜物進入孔內。
c、安裝錨桿
錨孔成孔結束后，經監理工程師檢驗合格后，方可進行下道工序施工。安裝前，要確保每根鋼筋順直，除銹、除油污，安裝錨桿體前再次認真核對錨孔編號，人工緩緩將錨桿體放入孔內，用鋼尺量出孔外露出的鋼桿長度，計算孔內錨桿長度（誤差控制在±50mm范圍內），確保錨固長度。

隧道修補養護臺車
隧道施工的工序為： 施工準備——地質預報——測量放線 ——上臺階鉆眼——裝藥爆破——通風排煙——初噴混凝土——爆破效果——裝碴運輸 ——上下臺階初支護 ——監控量測——下循環開挖 。
　　1.臺階開挖法概念。臺階法是先開挖上半斷面，待開挖至一定長度后同時開挖下半斷面，上、下半斷面同時并進的施工方法；按臺階長短有長臺階、短臺階和超短臺階三種。近年由于大斷面隧道的設計，又有三臺階臨時仰拱法，甚至多臺階法。
　　2.臺階開挖法方法選擇。至于施工中究竟應采用何種臺階法，要根據以下兩個條件來決定：
　　2.1初期支護形成閉合斷面的時間要求，圍巖越差，閉合時間要求越短；
　　2.2斷面施工所用的開挖、支護、出碴等機械設備施工場地大小的要求。 在軟弱圍巖中應以條為主，兼顧后者，確保施工安全。在圍巖條件較好時，主要是考慮如何更好的發揮機械效率，施工的經濟性，故只要考慮后一條件。
　　3.臺階開挖法優缺點：臺階開挖法可以有足夠的工作空間和相當的施工速度。但上、下部作業有干擾；臺階開挖雖增加對圍巖的擾動次數，但臺階有利于開挖面的穩定。尤其是上部開挖支護后，下部作業就較為安全，但應注意下部作業時對上部穩定性的影響。
　　4.臺階開挖時應注意事項 ：
　　4.1解決好上、下半斷面作業的相互干擾問題。微臺階基本上是合為―個工作面進行同步掘進；長臺階基本上拉開，干擾較小；而短臺階干擾就較大，要注意作業組織。對于長度較短的隧道，可將上半斷面貫通后，再進行下半斷面施工。
　　4.2下部開挖時，應注意上部的穩定。若圍巖穩定性較好，則可以分段順序開挖；若圍巖穩定性較差，則應縮短下部掘進循環進尺；若穩定性更差，則可以左右錯開，或先拉中槽后挖邊幫。
　　4.3下部邊墻開挖后立即噴射混凝土，并按規定做初期支護。
　　4.4量測工作及時，以觀察拱頂，拱腳和邊墻中部位移值，當發現速率增大立即進行仰拱封閉。

隧道二襯噴淋養護修補臺車
臺車在進行襯砌工作前，要對臺車進行定位，使臺車輪廓斷面尺寸與要求尺寸一致。臺車行走至待襯砌斷面后，通過以下幾個動作進行定位：

（1）通過操作液壓系統的平移油缸調節臺車中線，使其與隧道中線對齊；

（2）操作液壓系統頂升油缸，使臺車升至標準襯砌高度，然后旋緊基礎千斤，之后復核高度尺寸；

（3）操作液壓系統，使側向油缸活塞桿伸出并達到標準襯砌斷面，然后人工扳動側向支撐絲桿千斤，使之達到側向油缸支撐位置并旋緊；

（4）完成以上幾個動作后，應進行斷面尺寸的復核，以防有誤。

隧道修補養護臺車
隧道二襯臺車支承位置確定方法；

襯砌混凝土的全部質量經臺車鋼模傳給支承機構，再傳給門架。襯砌混凝土呈固液狀態，對頂部、側向產生較大的垂直壓力和側向壓力，同時產生較大的浮力，當上浮力超過垂直壓力和臺車的自重時，臺車將呈上浮狀態，將不能正常工作。

為解決此項技術難題，經仔細計算、優化設計、合理選擇各支承位置。即在門架內側的下縱梁與地面進行支承，避免側壓力使門架立柱內收，且在門架外側與側模縱梁處有數道水平支承。

同時，在門架上橫梁與上縱梁處采用數道垂直支承（兩端門架橫處布置有頂部液壓缸，中為垂直支承絲杠），在臺車縱向成均布狀。液壓缸采用液壓鎖鎖定，同時采用支承絲杠進行機械鎖定，了襯砌施工中液壓缸不回縮，模板不變型。
